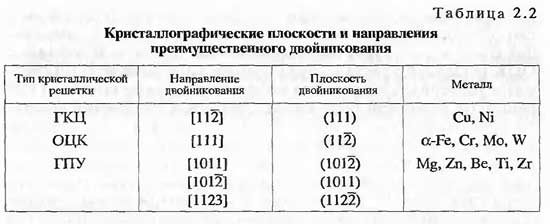

Кристаллографические плоскости и направления преимущественного двойникования

Механизм двойникования также имеет дислокационную природу. В поликристалле двойники никогда не переходят из одного зерна в другое. Помимо деформационных или механических двойников, имеются еще двойники роста твердой фазы при затвердевании и двойники отжига в результате рекристаллизаци-онного отжига. Двойники роста и отжига под микроскопом выглядят широкими полосами, соизмеримые с размером зерна, а двойники деформаций в виде тонких линий. Металлы, которые деформируются преимущественно двойникованием, считаются малопластичными и даже хрупкими.

В процессе деформации полная дислокация может расщепляться (диссоциироваться) на две частичные. Кстати, этот процесс энергетически выгоден. В то же время частичные дислокации могут стягиваться в полную дислокацию.

Дислокации могут размножаться, например, по методу Франка—Рида, или возникать из скопления вакансий путем их захлопывания, могут скапливаться у различного рода препятствий, могут образовывать дислокационные скопления, сетки и стенки. При этом возрастает плотность дислокаций. При некоторых условиях деформации в зернах начинает формироваться ячеистая структура, характеризующаяся неравномерным распределением дислокаций, так как внутри ячеек плотность дислокации остается сравнительно небольшой. При очень больших степенях деформации распределение их становиться облакообразным, хотя их повышенная концентрация на субграницах ячеек сохраняется. Кроме того, при пластической деформации возрастает концентрация вакансий, которые генерируются порогами скользящих винтовых дислокаций.

Изменение зеренной структуры в процессе большой деформации прежде всего выражается в преимущественной ориентировке вытянутых зерен и образовании текстуры. На формирова-
